Укладка кабеля в кабель канал

Правила прокладки кабеля в кабельных туннелях

Кабель-канал представляет собой изделие в виде короба из негорючего ПВХ. При продолжительном воздействии ультрафиолетовых лучей цвет покрытия не теряется, сохраняет прочность и прекрасно смотрится на любых поверхностях. Для установки и фиксации крышки используются специальные защелки, при необходимости ее можно быстро открыть и вновь закрыть.

Кабель-каналы выпускаются в широком ассортименте. Разнообразие достигается не только за счет цветовой гаммы, но и шириной изделий, находящейся в пределах 12-100 мм. Такие размеры дают возможность спрятать любые провода и кабели. Каждый лоток имеет стандартную двухметровую длину. Основные конструкции дополняются тройниками, поворотами на 90 градусов, внешними и внутренними углами и другими аксессуарами. С помощью данных элементов кабель-каналы могут быть проложены практически в любых местах.

Как правило, прокладка осуществляется на ровных поверхностях. Не рекомендуется монтировать лотки на плоскости, где перепады составляют свыше 5 мм на 1 метр, поскольку все искривления будут очень заметны.

Одним из видов кабель-каналов являются изделия в виде полых декоративных ПВХ-плинтусов. Внутри можно легко уложить определенное количество проводов. Нижняя часть выполняет функцию короба и закрепляется к стене, а верхняя служит одновременно крышкой и деталью интерьера. Крепления к поверхностям осуществляются с помощью небольших саморезов, дюбель-гвоздей или обычных мелких гвоздей в гнезда, заранее просверленные с помощью перфоратора. Между каждой точкой должно соблюдаться расстояние не более 50 см.

К кабельным сооружениям относятся кабельные туннели, каналы, короба, блоки, шахты, этажи, двойные полы, кабельные эстакады, галереи, камеры,подпитывающие пункты.

Таким же перегородками протяженные туннели должны разделяться на отсеки длиной не более 150 м при прокладке силовых и контрольных кабелей и не более 100 м при наличии маслонаполненных кабелей. В кабельных сооружениях должны выполняться мероприятия по предотвращению попадания в них технологических вод и масел, а также должен обеспечиваться отвод почвенных и ливневых вод.

Силовые кабели меньших сечений и контрольные кабели прокладываются в лотках (сварных или перфорированных) или в коробах, которые крепятся на кабельных конструкциях или на стенах. Прокладка в лотках более надежна и имеет лучший внешний вид, чем открытая прокладка на конструкциях.

Кабельные сооружения, за исключением эстакад, колодцев для соединительных муфт, каналов и камер, должны обеспечиваться естественной или искусственной вентиляцией.

При прокладке кабелей внутри помещения должен предотвращаться перегрев кабелей за счет повышения температуры окружающего воздуха и влияния технологического оборудования (не допускается прокладка кабелей возле маслопровода, над и под маслопроводами и трубопроводами с горючей жидкостью). В полу и междуэтажных перекрытиях кабели прокладываются в каналах или трубах. Запрещается прокладка кабелей в вентиляционных каналах, а также открыто по лестничным клеткам.

Кабельные туннели (и коллекторы, в которых прокладывается также трубопроводы), рекомендуется сооружать в городах и на предприятиях с уплотненной застройкой территории или при большом насыщении территории подземными инженерными коммуникациями, а также на территориях больших металлургических, машиностроительных и других предприятий. Кабельные туннели сооружаются, как правило, при числе прокладываемых кабелей от 20. Туннели обычно выполняют роль магистральных.

При большом числе кабелей туннели и коллекторы прямоугольного сечения могут быть трехстенными (сдвоенными). В табл. 5.6 приведены основные размеры туннелей прямоугольного сечения.

Применение полупроходных туннелей допускается в местах, где подземные коммуникации мешают выполнить проходной туннель; при этом полупроходной туннель принимают длиной не более 15 м и для кабелей напряжением не выше 10 кВ.

Протяженные кабельные туннели и коллекторы разделяют по длине огнестойкими перегородками на отсеки длиной не более 150 м с устройством в них дверей. Прокладка кабелей в коллекторах и туннелях рассчитывается с учетом возможности дополнительной прокладки кабелей в количестве не менее 15 %.

При двустороннем расположении кабельных конструкций контрольные кабели следует размещать по возможности на противоположной стороне от силовых кабелей. При одностороннем расположении конструкций контрольные кабели следует размещать под силовыми кабелями и разделять их горизонтальной перегородкой.

Применение в кабельных туннелях небронированных кабелей с полиэтиленовой оболочкой по условиям пожарной безопасности запрещается.

Кабели, проложенные горизонтально по конструкциям, жестко закрепляются в конечных точках, на поворотах трассы, с обеих сторон изгиба кабеля, у соединительных и концевых муфт и заделок. Кабели, проложенные вертикально по конструкциям и стенам, закрепляются на каждой кабельной конструкции. В местах крепления между небронированными кабелями со свинцовой или алюминиевой оболочкой, металлическими опорными конструкциями и металлической скобой должны быть проложены прокладки из эластичного материала (листовой резины, листового поливинилхлорида) толщиной не менее 2 мм, предохраняющие оболочку от механических повреждений. Небронированные кабели с пластмассовой оболочкой допускается крепить скобами (хомутами) без прокладок.

Что важно знать

Укладка кабеля в кабель канал

Основным элементом конструкции электротехнического короба является профиль П-образного сечения, длина которого составляет 2 метра. В комплект изделия входит крышка, для закрытия внутренней полости изделия. Профиль крепится к стене или потолку, в нем осуществляется прокладка силовых кабелей или контрольных проводов, после чего проводка закрывается быстросъемной крышкой.

Ассортимент изделий, выполняющих функции кабель-канала весьма разнообразен, что видно на фото выше. Это могут быть настенные короба и напольные плинтусы, а также гофротрубы и лотки. Как правило, плинтусы предназначены для размещения слаботочных кабелей и проводов, гофротрубы и лотки используют для монтажа в подсобных помещениях и на поверхности наружных стен.

Для обустройства энергоснабжения помещений наибольшую популярность получили настенные электротехнические короба, изготовленные из пластика с двухсторонним замком. Помимо самых распространенных белых кабель-каналов, промышленностью налажен выпуск изделий самых различных цветовых решений, способных дополнить интерьер любого помещения.

Ключевыми элементами кабельного канала является профиль «П» сечения, стандартная длина от производителя 2м. также в комплекте идет крышка (полоска пластика) для закрытия внутренностей. По сути конструкции, это длинная пластиковая коробка, для хранения проводки.

Конструкция закрепляется на плоскость (стена, пол, потолок), в него «закладываются» кабеля (провода), когда все уложено, канал закрывается крышкой. Крышка является отдельным плюсом такой конструкции, она быстро снимается, что позволяет, осуществить ремонт электросети, изменить разводку, добавить новые элементы.

Наилучшими материалами для короба являются огнеупорный пластик, алюминий либо оцинкованная сталь. Видов кабель-каналов существует великое множество, такой ассортимент позволяет выбрать необходимую коробку и ее необычные свойства для вашего конкретного здания и его специфики. Если вкратце, то основными видами являются лотки, гофротрубы и самый популярный вариант – напольные плинтусы.

Лотки и гофротрубы, в основном, предназначены для наружных работ, а также укладки в подсобных и промышленных помещениях, особой эстетики они не несут, но вот надежности им не занимать. Плинтусы несут в себе декоративные свойства, и предназначены для напольной укладки слаботочных бытовых кабелей (проводов).

Подготовка к установке

Прежде чем начать установку кабель-канала, а тем более думать об укладке кабеля, необходимо продумать схему электросети и технологию монтажа. Первоначально создается чертеж (проект, если речь идет о большом здании и необходимости последующего утверждения). Именно на этой стадии просчитываются расположение объектов, расход материала, количество проводников и соответственно тип коробов. Покупать элементы нужно начинать только, когда все просчитано, вплоть до выключателей и розеток.

При непосредственной покупке кабель-канала, обратите внимание на работоспособность замка крышки, его могли повредить при доставке в магазин, а закрываться он должен легко, с типичным щелчком и исключать самопроизвольное открытие.

Перед началом монтажа кабель-каналов необходимо разметить места, где будут устанавливаться розетки, выключатели, приборы освещения и распределительные коробки. Только после этого намечаются линии, по которым будут прокладываться провода и кабели. Следует учесть, что оборудование для открытой установки выпускается в накладных корпусах.

Подгонка кабель-каналов осуществляется по месту монтажа. Если выполнить точные запилы углов на 45 градусов и состыковать короба вместе с крышкой между собой, то можно добиться качественного поворота на 90 градусов без дополнительных элементов. Таким способом запиливаются и стыкуются наружные и внутренние углы. Аксессуары могут потребоваться для создания плавных поворотов при прокладке толстого кабеля.

Укладка кабеля в кабель канал

После монтажа коробов по всем размеченным линиям, в них укладываются выбранные провода, то есть начинается непосредственный монтаж открытой электропроводки. Их сечение зависит от мощности подключенных потребителей. Подключение осветительных приборов выполняется медными изолированными проводами ПВ или ППВ. У них минимальное сечение жилы составляет 1,5 мм2, что дает возможность выдерживать нагрузку более 4 кВт.

Розетки подключаются с помощью таких же проводов, но с более высоким сечением – 2,5 мм2. Общая мощность потребителей в этом случае составляет уже 6 кВт. Подключение электроплит, водонагревателей и другого мощного оборудования выполняется на отдельную линию с помощью трехжильного медного провода, сечением не менее 6 мм2.

При разводке проводов рекомендуется оставлять запас примерно 15-20% от его общей длины. Он может потребоваться в процессе эксплуатации при добавлении или перестановке розеток и выключателей. Аккуратно сложенные излишки провода укладываются в короб и закрываются крышкой.

При необходимости проводку легко отремонтировать или заменить, не затрагивая внутреннюю отделку помещений. Достаточно всего лишь снять крышку с короба, и вся проводка становится доступной для любых действий.

Виды кабель-каналов: классификация

Даже незначительная, на первый взгляд, характеристика электромонтажного короба может оказаться ключевым фактором при выборе необходимого варианта.

Итак, какие свойства могут рассматриваться при покупке изделия:

  • Материал. Обращают внимание на безопасность, долговечность, уровень защиты при возможном возгорании.
  • Тип конструкции. Кабель-каналы для монтажа электропроводки могут выпускаться в виде гладких или гофрированных труб, траков, лотков и т. д.
  • Специфика применения. Характеристики систем, используемых для производственных помещений, частных домов или оборудования могут существенно отличаться.

Например, к пожаробезопасности кабель-короба, используемого для монтажа электропроводки в деревянных домах, предъявляются более жесткие требования, а для проводки, применяемой в подвижных механизмах, не подойдут статичные конструкции.

Кроме того, обращают внимание и на цвет. Этот фактор актуален в случае обустройства открытой проводки, при которой элементы кабель-канала находятся на виду и должны отвечать эстетическим требованиям.

Цвета кабель-каналов

Кабель-каналы выпускают различной расцветки. Самые популярные цвета — белый, стальной, серый, черный, цвет натуральной древесины

Различные виды предназначенных для укладки электропроводки кабель-каналов принято классифицировать именно исходя из конструкционных особенностей. Они в свою очередь зависят от места и условий эксплуатации.

Многосекционный кабель-канал

Для электроустановок, состоящих из разных типов кабелей и большого количества электроустановочного оборудования, применяют многосекционные конструкции ( )

Для защиты электросети при строительстве и реконструкции зданий различного назначения используются магистральные кабель-каналы. Отличаются они большим ассортиментом типоразмеров и могут использоваться в качестве электроустановочных линий.

В последнем случае дополняются широким ассортиментом накладных электроустановочных изделий разных производителей. Типовые размеры позволяют выполнять проекты любой сложности.

Монтаж короба

Магистральный или парапетный кабель-канал устанавливается непосредственно на стену с помощью шурупов, двухстороннего скотча, клеевого раствора

В комплектацию системы входят короба длиной 2 метра и различные аксессуары, которые служат для соединений каналов на прямых плоскостях, на внешних и внутренних углах, для Т-образных соединений.

Укладка кабеля в кабель канал

Системы кабель-каналов, которые планируют использовать как электроустановочные, дополняются распределительными коробками, рамками-суппортами для установка розеток, выключателей и т. п.

Мини кабель-канал

Существуют также мини кабель-каналы, которые используют при проводке телефонных или силовых линий, информационных кабелей. Вместительность такого короба рассчитана на один-два провода

Напольные кабель-каналы используются в помещениях с большой площадью, а также там, где проводка проходит под полом. Они помогают в организации функционального рабочего места.

Напольные конструкции имеют обтекаемую форму, отличаются высокой прочностью на сжатие. Для подключения электроустановочных изделий используются колонны, модули-башенки, которые могут расширяться, устанавливаться одна на другую.

Плинтусные кабель-каналы с резиновыми уплотнителями

Для плотного прилегания к полу и дополнительной защиты электропроводки напольные кабель каналы могут комплектоваться резиновыми уплотнителями. На стыках двух коробов используют защитные накладки

К напольным конструкциям предъявляются особые требования по прочности. Повышения устойчивости к механическим нагрузкам производитель добивается за счет применения более прочных материалов, например, алюминия.

Конструкция пластиковых изделий укрепляется с помощью перегородок, которые одновременно служат принудительными разделителями для разных типов проводки.

Дополнительные возможности кабель-каналов

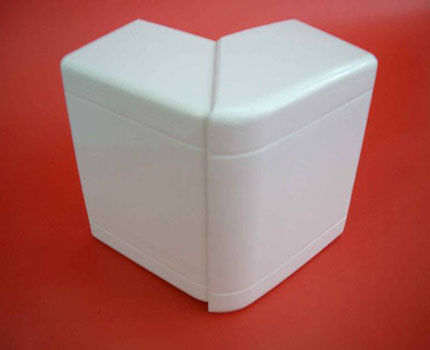

Угловые соединительные элементы облегчают и улучшают монтаж кабель-каналов, а принудительные распределители обеспечивают качественную прокладку информационных коммуникаций

Плинтусные каналы применяются в качестве плинтуса и монтируются по всему периметру помещения. Чтобы провести ответвление напольного или стенового канала от плинтусного, используются специальные адаптеры, которые одновременно могут служить распределительной коробкой.

Для удобства монтажа и улучшения внешнего вида производители постоянно работают над усовершенствованием кабель-каналов. Розетки и выключатели могут устанавливаться над коробами или в сам короб.

Мультимодульные коробки и рамки-суппорты позволяют установить несколько электроустановочных изделий рядом. Встроенные разделители в коробах и аксессуарах предотвращают излом кабеля на поворотах, позволяют создать два независимых канала — для силовой и телекоммуникационной проводки.

Некоторые модели электротехнических коробов имеют двойной замок, с помощью который более плотно соединяется крышка с коробом. Это позволяет производить монтаж на потолке, а также более плотно укладывать внутри канала кабель, размещать рядом с ним гофротрубу.

В коробе с плотной крышкой используется до 100% полезной площади, тогда как системы с одинарным замком могут заполняться не более чем на 70%.

Изменяемый угол для кабеленесущих систем

Изменяемые внешние и внутренние угловые соединители дают возможность менять градус угла, они выпускаются для всех типоразмеров коробов

Чтобы скрыть щель между коробом и стеной и предотвратить накопление пыли в самом канале используется мягкий уплотнитель, который производитель крепит на основании короба и аксессуаров.

Принцип устройства электропроводки

Монтировать проводку гораздо легче при наличии держателя, который устанавливают на перегородку или на боковую сторону короба. Рамка для кабель-каналов может подходить и для коробов с шириной крышки 75 мм и для крышки шириной 60 мм

Предназначение перфорированного короба — установка в электрораспределительных шкафах. Он хорошо вентилируется, имеет небольшой вес, позволяет выполнить аккуратную и эстетичную разводку проводов. Недорогая конструкция часто используется там, где внешний вид изделия не играет роли.

Каналы имеют зубцы, которые можно удалить в нужном месте при необходимости, например, при заведении провода в ответвление, розетку или выключатель. Шаг перфорации рассчитан на совпадение с шагом контактных зажимов модульной аппаратуры.

Перфорированный короб

Отверстия на основании перфорированного короба ускоряет монтаж и увеличивает качество установки. Зубцы при необходимости легко удаляются

Гибкие кабель-каналы могут выпускаться в виде цепей — многосекционных конструкций, которые изгибаются в одной плоскости, по всей длине. Отдельные элементы трака соединяются между собой шарнирной сцепкой. Изготавливаются из алюминия, пластика, нейлона, стали и могут отличаться по высоте, длине и шагу.

Траки служат для предотвращения механических повреждений силовых, сигнальных кабелей, их попадания в подвижные части механизмов. Они также защищают от пыли и грязи, служат для прокладки проводки и кабеля на необходимое расстояние.

Гибкий кабель-канал

Кабель-каналы применяются для автоматизированных механизмов, станков ЧПУ, для подсоединения электротехнических устройств, установленных на дверях распределительных щитов

Кабельные траки могут быть открытого и закрытого типа. Закрытые кабель-каналы для электропроводки используют, если нужно обеспечить качественную защиту от попадания в канал пыли, инородных предметов. Открытые энергоцепи устанавливают в тех случаях, когда необходимо отдать предпочтение легкости и простоте монтажа.

Одной из гибких систем является также кабель-канал с функцией трехмерного кругового вращения. Такие каналы используются при создании роботов и роботизированных механизмов. Их конструкция состоит из отдельных элементов, каждый из которых, если возникает такая необходимость, может быть добавлен или удален.

Гибкий кабель-канал с функцией кругового вращения

Защитить электропровод, находящийся внутри таких гибких кабель-каналов можно с помощью стяжек. Сам электротехнический канал предохраняют от натяжения с помощью монтажных кронштейнов

Для прокладки электропровода используют как обычные трубы ПВХ, так и изделия, созданные специально для электросетей. При выборе жесткой или гибкой трубы учитывают, где будет прокладываться кабель, условия его эксплуатации, необходимость защиты от ультрафиолетовых лучей, эстетические предпочтения.

Пластиковые короба не только скрывают, но и надежно защищают проводку от влаги и грязи. Их использование позволяет решить множество проблем, в том числе с обеспечением электробезопасности и сочетанием с элементами интерьера.

Наиболее популярным материалом этих изделий считается ПВХ. Он отличается низкой ценой, высокой прочностью, хорошими диэлектрическими свойствами. Конструкции легко разрезаются на требуемую длину и при необходимости сгибаются в нужных местах. Размеры можно выбрать практически под любой провод, а цветовую гамму – под имеющийся интерьер.

Прокладки кабелей в кабельных каналах находят широкое применение. Кабельные каналы изготавливаются типовыми из сборных железобетонных элементов или из монолитного железобетона (рис. 5.7). В производственных помещениях каналы перекрываются плитами на уровне пола.

Если территория охраняется, то применяют полуподземныеканалы с естественной или искусственной вентиляцией. Но такие каналы не должны препятствовать транспортным коммуникациям и не должны сочетаться с общей планировкой территории предприятия, так как уровень перекрытия таких каналов возвышается над планировочной отметкой на 50…250 мм.

Правила прокладки кабелей в кабельных сооружениях

Кабели в каналах прокладываются на конструкциях различного исполнения, возможна прокладка и по дну канала. Число кабелей в канале может быть различным и зависит от диаметров кабелей и марки типового канала; в каналах максимальных размеров можно положить до 50… 60 силовых кабелей. При необходимости прокладки большого числа кабелей возможно применение сдвоенных или трехстенных каналов, но при этом усложняется выполнение ответвлений к отдельным потребителям.

Способы крепления

В зависимости от материала, из которого изготовлены стены, для крепления кабель-канала используется несколько способов. Для того чтобы крепление обеспечивало надежную фиксацию, радовало глаз и доставляла эстетическое удовольствие, перед прокладкой необходимо произвести выравнивание поверхности стен.

Изделие из пластика можно прикрепить к стенам при помощи клея, в качестве которого можно использовать надежные и проверенные жидкие гвозди. Это самый простой способ, однако он сопряжен со значительными трудностями в случае, если возникнет необходимость демонтажа. Данный способ не дает мастеру права на ошибку при крепеже.

Для фиксации на бетонной или кирпичной стене понадобятся перфоратор, сверло с победитовым наконечником диаметром 6 мм и дюбель-гвозди. На каждый двухметровый участок потребуется прядка 4 – 5 дюбель-гвоздей. Короба, предназначенные для крепления при помощи липкой ленты, как правило, используются для обустройства временного электроснабжения.

При прокладке коробов следует тщательно производить замеры и проявлять аккуратность при резке. Золотое правило, о котором не следует забывать, во избежание брака, резку следует производить при закрытых крышках. Следует знать, что резку пластиковых профилей и крышек необходимо производить ножовкой по металлу или болгаркой. Во избежание образования сколов и трещин в местах резки, использование для этой цели кусачек или ножниц по металлу не допустимо.

В конечном итоге в собранной конструкции не должно быть видимых зазоров в местах стыков. В местах угловых стыков желательно использовать специальные аксессуары, скрывающие изъяны сборки.

Чтобы конструкция на стене выглядела органично, не бросалась в глаза, необходимо предварительно выровнять стену, есть и гибкие материалы, но прикрепленные вплотную на кривую стену, они будут лишь подчеркивать кривизну.

Материал, из которого произведен кабель-канал и стены обуславливает способ крепления.

Существует несколько способов крепления:

  1. Легкие пластиковые изделия прекрасно держатся на обычном строительном клее, также можно использовать жидкие гвозди, теоретически можно приклеить на шпаклевку, но под весом проводов конструкция может оторваться. Этот способ считается самым простым, но он сопряжен с некоторыми трудностями: во-первых, он забирает «право на ошибку», ведь раз приклеив потом можно оторвать вместе со стеной, а повреждения короба и стены не избежать вовсе, во-вторых, таким способом невозможно закрепится на деревянной стене.
  2. К дереву лучше привязываться классическими саморезами. При использовании саморезов, необходимая ширина шага составляет полметра, профиль необходимо предварительно просверлить, а при креплении ими на кирпичной стене придется использовать дюбель-гвозди и перфоратор с «победитовым» сверлом.
  3. Существует вариант с липкой лентой, либо нанесенной производителем, либо, совсем бюджетным, двусторонним скотчем, но это лишь временное, соответственно недолговечное, решение.

Резка производится болгаркой, если совсем никак, то ножовкой по металлу, а вот кусачки или ножницы использовать никак нельзя, ибо сколы и заусеницы появятся гарантировано. Конечная конструкция должна выглядеть монолитной, и не иметь видимых стыков, а углы желательно закрыть специальными деталями, призванными увеличить эстетику конструкции.

Правила прокладки кабеля в лотках

Когда в производственных помещениях количество проводов и кабелей, прокладываемых по общим трассам, бывает очень большим, целесообразно применить прокладку кабелей на лотках. Лотки предназначены для:

  • открытой прокладки кабелей в сухих, сырых и жарких помещениях;
  • помещениях с химически активной средой;
  • пожароопасных помещениях для прокладки проводов и кабелей, допускаемых для таких помещений;
  • кабельных полуэтажах и подвалах электромашинных отделений;
  • проходах за щитами и панелями станций управления и переходах между ними;
  • технических этажах зданий и сооружений.

Эта система канализации электроэнергии обладает большой гибкостью, существенно облегчает монтаж и эксплуатацию. Проводка в лотках обеспечивает хорошие условия охлаждения кабелей, дает большую экономию и снижает стоимость работ по сравнению с другими видами проводки.

При использовании лотков легче выполнить проводки на сложных трассах, возможно устроить ответвление на любом участке трассы лотковой линии.

Лотки выполняют из стальных профилей и полос. Применяют два типа лотков: сварные (длиной 2; 2,5 и 3 м, шириной 400, 200, 100 и50 мм) и из перфорированных полос (длиной 2 м, шириной 50 и 105 мм). Лотки обоих типов снабжены соединительными уголками и болтами для соединения лотков в магистраль. Отдельные лотки и лотковые магистрали можно располагать горизонтально, вертикально и наклонно.

Небронированные кабели напряжением до 1 кВ с сечением жил до 25 мм2 допускается прокладывать в лотках многослойно, пучками и однослойно без промежутков. Высота слоев кабелей, прокладываемых многослойно, должна быть не более 150 мм. Высота (диаметр) пучка должна быть не более 100 мм. Расстояние между пучками силовых кабелей должно быть не менее 20 мм; расстояние между пучками контрольных кабелей, а также силовых и контрольных кабелей не нормируется.

Нюансы монтажа

Создание удобной и качественной проводки в квартире или частном доме обеспечивает надежное и безопасное подключение всех электроприборов. Прежде чем решать, как крепить кабель-канал к стене, и на какие шурупы лучше сажать короба, стоит провести планирование.

К общим рекомендациям относят:

  • расположите выключатели со стороны ручки двери на высоте 90–160 см от пола;
  • от потолка нужен минимальный отступ в 15 см, а от окна — 10 см;
  • горизонтальные линии проводки стоит располагать на расстоянии не менее 30 см от пола.

Начинающим мастерам установки кабель-каналов для электропроводки любых видов стоит запасти материала на 10–15% больше, чем по расчетам на чертежах.

Существует несколько способов крепления кабель-каналов к потолку или стене:

  1. Приклеить конструкцию суперклеем или специальный раствор. Не самый надежный вариант, так как под воздействием влаги или других вредных факторов целостность клеевой основы может нарушиться, а кабель-канал отклеиться. А также нет возможности провести демонтаж без вреда для ремонта.
  2. Привинтить к поверхности при помощи оцинкованных саморезов. Подходит для деревянных или гипсокартонных поверхностей.
  3. Для бетонной или кирпичной стены применяют дюбель-гвозди.
  4. Совместить метод проклеивания и вкручивания саморезов.

В специализированных магазинах можно найти отдельный вид кабель-каналов, в которых предусмотрена одна клейкая сторона. Для их монтажа не требуется никаких дополнительных приспособлений, только сам материал.

Если вы решили закрепить кабель-каналы без возможности последующего демонтажа, то можно использовать клей. При этом алгоритм работы будет следующим:

  • клей наносят зигзагом между гранями короба с шагом в 1.5 см;
  • обработанное основание прижимают к стене, но не фиксируют, а отводят в сторону;
  • когда остаток клеевой основы на стене подсохнет и превратиться в загустевшую массу, устанавливают кабель-канал на это же место;
  • держат, прижимая короб с усилием к стене, дожидаясь, пока высохнет клей.

Прокладку кабеля осуществляют только после полного застывания клея и надежной фиксации конструкции к стене.

Для монтажа кабель-каналов на саморезы необходимо вначале сделать отверстия в профиле. Их располагают по одной линии с шагом в 50 см. Лучше использовать зигзагообразную схему.

Для работы с дюбелями потребуется подготовить отверстия в стене. Для этого желательно применить 6-миллиметровый бур, чтобы диаметр подходил под гвозди размера 6 на 40 мм. Расстояние между отверстиями должно быть не более 50 см. Если стена не ровная, лучше сократить шаг до 30 см.

Когда все закреплено, можно приступать к закладке проводов. Если длина кабель-канала большая, то дабы избежать постоянного выпадения содержимого, можно вставить маленькие кусочки крышки по уложенной длине. Когда в один короб укладываются и силовые и контрольные электропроводники, канал должен быть разделен внутри на две ячейки, во избежание любых пересечений и спутывания.

Правила прокладки кабеля на тросе

В тех случаях, когда другие виды прокладки кабелей не могут быть применены по технологическим, конструктивным или экономическим соображениям, применяют прокладку кабелей на тросах (на стальном канате). Прокладка силовых кабелей на тросах применяется в сетях напряжением до 1 кВ как внутри помещений (цехов), так и вне их.

Для силовых линий, прокладываемых на тросе, применяют такие же кабели, как и для прокладки внутри зданий и сооружений. Кабели, прокладываемые вне зданий, в том числе и под открытыми навесами, должны иметь защитное негорючие наружное покрытие.

В качестве несущего троса применяют сплетенные из стальных оцинкованных проволок канаты и горячекатаную стальную оцинкованную проволоку.

Расстояние между промежуточными креплениями должно быть не более 30 м при прокладке одногодвух кабелей сечением до 70 мм2, 12 м при прокладке больше двух кабелей сечением 70 мм2 и во всех случаях прокладки кабелей сечением 95 мм2 и более. Расстояние между кабельными подвесками должно составлять 0,8… 1,0 м.

Полезное видео

В случае с открытой проводкой, при которой потенциальный источник воспламенения остается не локализованным, главным критерием выбора среди множества видов кабель-каналов для электропроводки должна стать безопасность.

Именно поэтому необходимо тщательно изучить технические характеристики и условия эксплуатации изделий. Еще лучше посоветоваться со специалистом-электриком.

Укладка кабеля в кабель канал

Если опыта нет, а желание сделать своими руками имеется, это вполне реально, но материал стоит брать примерно с 10% запасом, ведь ошибок в первый раз никому не избежать. Сложного в укладке ничего нет, а опыт в укладке появится в процессе, смело приступайте к задуманному и не переживайте, у вас все выйдет.

Правила прокладки кабеля на эстакадах и галереях

Эстакады и галереи являются альтернативой туннелям и блокам; функционально они имеют одно и то же назначение — организовывать большие кабельные потоки и защищать их от механических и иных повреждений.

Применение специальных кабельных эстакад рекомендуется в качестве основного вида прокладки кабелей по территориям химических и нефтехимических предприятий, где не исключена возможность проливки веществ, разрушительно действующих на оболочки кабелей, на предприятиях, где уровень грунтовых вод близок к поверхности.

Допускается использовать технологические эстакады для совмещенной прокладки трубопроводов и кабелей. Основные типы кабельных эстакад выполняются непроходными железобетонными, металлическими и комбинированными.

Непроходные эстакады применяются для:

  • прокладки до 16, 24 и 40 кабелей с пролетами между опорами 6 м,
  • для прокладки 24 и 48 кабелей — 12 м;

Проходные одно и двухсекционные эстакады — для прокладки до 64 и 128 кабелей с пролетами 6 и 12 м.

Расстояние по горизонтали между полками — 1 м, но оно может быть увеличено при разработке конкретного проекта с учетом несущей способности кабельных конструкций. При прокладке кабелей в алюминиевой оболочке с сечением жил 50 мм2 и более расстояние между кабельными конструкциями допускается до 6 м.

Для прокладки по эстакадам должны применяться кабели без наружного горючего покрова, имеющие антикоррозийную защиту, или с наружным защитным покровом из негорючего материала.
